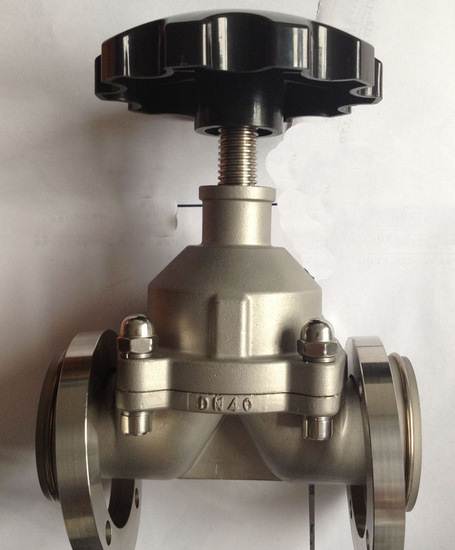

高真空(压力)隔膜阀

  • 更新时间:  2019-08-11
  • 产品型号:  GM
  • 简单描述
  • GM型高真空(压力)隔膜阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药
详细介绍

GM型高真空(压力)隔膜阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药

主要技术性能
Main Technical Performance





 阀门漏率:Valve Leak Rate ≤1.3×10-4Pa.L/S.
 适用温度:Applicable Temperature -25~+80℃
-30~+150℃(氟橡胶)
 适用范围:Applicability
 连接型式 Loose Flange 使用压力范围(Pa)
 活套法兰(GB6070、JB919) 0.6×106~1.3×10-4
 焊接法兰(GB6070、JB919) 1.6×106~1.3×10-4
 快卸法兰(GB4982) 0.1×106~1.3×10-4
 螺纹连接 Threaded Connection 1.6×106~1.3×10-4

也可按用户要求的连接标准加工

主要零件材料
Materials of Main Parts




阀体、阀板、阀杆:不锈钢
隔膜:硅橡胶、氟橡胶

Body, disc and stem: stainless steel
Diaphragm: silicon rubber, Viton

CONSTRUCTION FIGHTS(mm)
GM型高真空(压力)隔膜阀
外形及连接尺寸(mm)
Overall and Connection Dimensions(mm)

活套法兰连接(GB6070)(图一)


Model
型号

DN

Do

D

n-φc

W

H/H1

L

GM-10

10

40

55

4-φ6.6

65

89/99

75

GM-16

16

45

60

4-φ6.6

80

89/99

108

GM-20

20

50

65

4-φ6.6

80

91/102

118

GM-25

25

55

70

4-φ6.6

80

110/123

120

GM-32

32

70

90

4-φ9

80

129/138

146

GM-40

40

80

100

4-φ9

120

139/159

150

GM-50

50

90

110

4-φ9

120

159/186

180

快卸法兰连接(GB4982)(图二)


Model
型号

DN

D1

D

W

H/H1

L

GM-10

10

12.2

30

65

89/99

75

GM-16

16

17.2

30

80

89/99

108

GM-20

20

26.2

40

80

91/102

118

GM-25

25

26.2

40

80

110/123

120

GM-32

32

34.2

55

80

129/138

146

GM-40

40

41.2

55

120

139/159

150

GM-50

50

52.2

75

120

159/186

180


I型焊接管连接(图三)


Model
型号

DN

D

W

H/H1

L

GM-10

10

17

65

89/99

75

GM-25

25

32

80

110/123

120

GM-40

40

45

120

139/159

150

GM-50

50

57

120

159/186

180

II型焊接管连接(图四)


Model
型号

DN

D

W

H/H1

L

GM-10

10

17

65

89/99

75

GM-25

25

32

80

110/123

120

GM-40

40

45

120

139/159

150

GM-50

50

57

120

安装保养

1. 上州阀门应存放在干燥,通风的室内,上州阀门通道两端应堵塞。

2. 长期存放的上州阀门应定期检查,清除污物。应特别注意密封面的清洁 防密封面的损坏。

3. 安装前应仔细核对上州阀门标志是否与使用要求相符。

4. 安装前应检查上州阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。

5. 安装前检查填料是否压紧,应确保填料的密封性,同时不应妨碍阀杆的转动。

6. 安装后系统或管路试压时,上州阀门应处于全开位置。

7. 使用中,应将闸板全开或关闭,不应将闸板部分开启做调节流量用。

8. 使用时,应经常给阀杆梯形螺纹注入润滑剂。

9. 手动上州阀门,在开启或关闭操作时,应使用手轮开、关,不得借助辅助杠杆或其它工具。

10. 上州阀门使用后应定期检查,检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效,应及时修理或更换。



                                河南上州阀门有限公司拥有配套以下阀门品种:
闸阀,球阀,截止阀,止回阀,蝶阀,隔膜阀,旋塞阀,减压阀,安全阀,柱塞阀,调节阀,水利阀,疏水阀,盲板阀,电动执行器,气动执行器等。
材质包括:塑料,铸铁,铸钢,铸铜,不锈钢,双相钢,铬钼钢,铬钼钒钢,C4钢等
连接方式分为:内螺纹连接,外螺纹连接,对焊连接,承插焊连接,法兰连接,对夹连接
传动方式有:手动,气动,液动,电动

压力范围:0.6mpa-60mpa(150LB-2500LB)
设计技术标准分为国标,美标,日标,德标及非标标准。
