气动高真空蝶阀

  • 更新时间:  2019-08-11
  • 产品型号:  GIQ
  • 简单描述

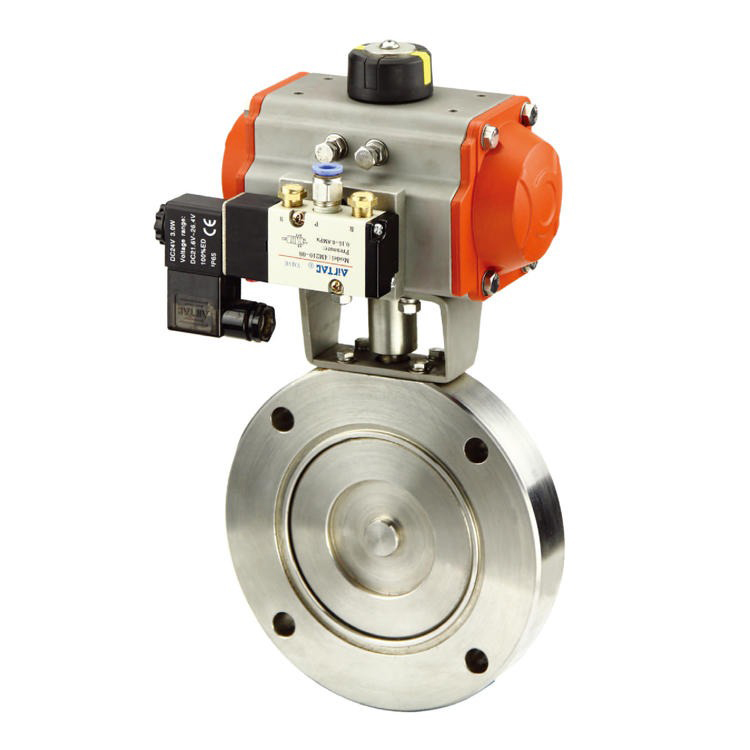

  • GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向,控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。可选配反馈信号装置及电气阀门定位器。
详细介绍

GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向,控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。可选配反馈信号装置及电气阀门定位器。

主要技术性能
Main Technical Performance








 适用范围:Applicability 105~1.3×10-4Pa
 阀门漏率:Valve Leak Rate ≤1.3×10-4Pa.L/S.
 适用温度:Applicable Temperature -25~+80℃
-30~+150℃(氟橡胶)
 气源压力:Mains Voltage 0.4~0.6MPa
 安装方向:Mounting Direction 任意

主要零件材料
Materials of Main Parts




阀体、阀盖、阀杆:碳钢或不锈钢
密封件:氟橡胶。

Body, bonnet and stem: carbon steel or stainless steel
Sealing element: NBR, Viton

CONSTRUCTION FIGHTS(mm)
GIQ型气动高真空蝶阀
外形及连接尺寸(mm)(JB919)
Overall and Connection Dimensions(mm)

Model
型号

DN

D

Do

D1

B

H

B1

L

n-φc

GIQ-40

40

85

70

44

22

162

90

104

4-φ7

GIQ-50

50

110

90

55

22

175

90

104

4-φ7

GIQ-65

65

125

105

70

26

198

102

140

4-φ9

GIQ-80

80

145

125

85

30

208

102

140

4-φ9

GIQ-100

100

170

145

105

30

220

102

140

4-φ12

GIQ-150

150

220

195

156

35

272

115

164

8-φ12

GIQ-200

200

275

250

208

40

330

205

190

8-φ12

GIQ-250

250

330

300

258

45

335

205

190

8-φ14

GIQ-300

300

380

350

308

55

426

152

247

8-φ14

GIQ-400

400

500

465

410

60

520

180

308

8-φ18

GIQ-500

500

600

565

510

80

643

220

378

12-φ18

GIQ-600

600

710

670

610

100

760

270

524

12-φ21

GIQ-800

800

920

815

815

130

962

320

648

20-φ21

GIQ-1200

1200

1440

1280

1280

150

1360

385

1480

36-φ19

安装保养

1. 上州阀门应存放在干燥,通风的室内,上州阀门通道两端应堵塞。

2. 长期存放的上州阀门应定期检查,清除污物。应特别注意密封面的清洁 防密封面的损坏。

3. 安装前应仔细核对上州阀门标志是否与使用要求相符。

4. 安装前应检查上州阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。

5. 安装前检查填料是否压紧,应确保填料的密封性,同时不应妨碍阀杆的转动。

6. 安装后系统或管路试压时,上州阀门应处于全开位置。

7. 使用中,应将闸板全开或关闭,不应将闸板部分开启做调节流量用。

8. 使用时,应经常给阀杆梯形螺纹注入润滑剂。

9. 手动上州阀门,在开启或关闭操作时,应使用手轮开、关,不得借助辅助杠杆或其它工具。

10. 上州阀门使用后应定期检查,检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效,应及时修理或更换。
